详细介绍
控制表面处理工艺的能力决定线路板的品级、可靠性和寿命。根据IPC 4556和IPC 4552A测量非电镀镍（EN，NiP）电镀厚度和成分结构。日立分析仪器产品帮助您在严控的范围内持续运营，确保高质量并避免昂贵的返工。
零件必须在规格范围内被电镀，以达到预期的电力、机械及环境性能。 开槽的X-Strata系列产品 ，可以测量小的试片或连续带状样品，从而达到 引线框架（引线框架）、连接器插针、线材和端子的上、中和预镀层厚度的控制。
半导体器件越来越小巧而复杂，需要分析设备测量其在小区域上的薄膜。日立分析仪器的分析仪设计为可为客户所需应用提供高准确性分析，及重复性好的数据。
结合采购和本地制造的组件及涉及产品的多个测试点，实现从进厂检查到生产线流程控制，再到质量控制。日立分析仪器的微焦斑XRF产品帮助您在全生产链分析组件、焊料和产品，确保每个阶段的质量。
对可再生能源的需求不断增加，而光伏在收集太阳能量方面扮演着重要的角色。有效收集这种能量的能力一部分取决于薄膜太阳能电池的质量。微束XRF可帮助保证这些电池镀层的准确度和连贯性，从而确保高效率。
与复杂的**供应链合作，验证和检验从供应商处收到的材料非常重要。使用日立分析仪器的XRF技术，根据IEC 62321方法检验进货是否符合RoHS和ELV等法规要求，确保高可靠性涂镀层被应用于和关键任务领域。
X-Strata920 | X-Strata920 | FT110A | FT230 高分辨率 SDD | FT160 | |
| ENIG | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| ENEPIG | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| 非电镀镍厚度和组成 (IPC 4556, IPC 4552) | ★★☆ | 无 | 无 | ★★☆ | ★★★ |
| 非电镀镍厚度 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| 浸镀银 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| 浸镀锡 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| HASL | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| 无铅焊料（如 SAC) | ★★☆ | ★☆☆ | ★☆☆ | ★★☆ | ★★★ |
| CIGS | ★★☆ | 无 | 无 | ★★☆ | ★★★ |
| CdTe | ★★☆ | 无 | 无 | ★★☆ | ★★★ |
| 纳米级薄膜分析 | ★★☆ | 无 | 无 | ★★☆ | ★★★ |
| 多层分析 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| IEC 62321 RoHS 筛选 | 无 | 无 | 无 | ★★☆ | 无 |
| 检测特征 < 50 µm | 无 | 无 | 无 | 无 | ★★★ |
模式识别软件 | 无 | 无 | ★★★ | 无 | ★★★ |
检验所用涂层的厚度和化学性质，以确保产品在恶劣环境下的功能性和使用寿命。轻松处理小紧固件或大型组件。
通过确保磨蚀环境中关键部件的涂层厚度和均匀度，预防产品故障。复杂的形状、薄或厚的涂层和成品都可被测量。
当目标是实现无瑕表面时，整个生产过程中的质量控制非常重要。通过日立分析仪器的多种测试设备，您可以可靠地检测基材，中间层和顶层厚度。
在特殊条件下进行的零件的表面处理必须被控制在严格公差范围内。确保符合涂镀层规格、避免产品召回和潜在的灾难性故障。
X-Strata920 | X-Strata920 | FT110A | FT230 | FT160 | |
| Zn / Fe, Fe 合金 Cr / Fe, Fe 合金 Ni / Fe, Fe 合金 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| ZnNi / Fe, Fe 合金 ZnSn / Fe, Fe 合金 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| NiP / Fe NiP / Cu NiP / Al | ★★☆ | ★★☆ (仅厚度) | ★★☆ (仅厚度) | ★★☆ (厚度和成分) | ★★★ (厚度和成分) |
| Ag / Cu Sn / Cu | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| Cr / Ni / Cu / ABS | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| Au / Pd / Ni /CuZn | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| WC / Fe, Fe 合金 TiN / Fe, Fe 合金 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| 纳米级薄膜分析 | ★★☆ | 无 | 无 | ★★☆ | ★★★ |
| 多层分析 | ★★★ | ★★☆ | ★★☆ | ★★★ | ★★★ |
| IEC 62321 RoHS 筛选 | 无 | 无 | 无 | ★★☆ | 无 |
| DIM可变焦测试系统 | 无 | 无 | ★★★ | ★★★ | 无 |
| 模式识别软件 | 无 | 无 | ★★★ | 无 | 无 |
FT160 台式 XRF 镀层测厚仪，旨在测量当今 PCB、半导体和微连接器上的微小部件。 准确、快速地测量微小部件的能力有助于提高生产率并避免代价高昂的返工或元件报废。
X-Strata920 是一款高精度台式 XRF 镀层测厚仪，具有多种选择，可容纳多种类型的样品。该分析仪非常适合测量各种基材上的涂层，适合用于确定产品质量的电子产品、连接器、装饰品和珠宝分析。
FT110A 是一款台式 XRF 镀层测厚仪，旨在应对生产中镀层分析的挑战。强大的 X 射线荧光技术与自动定位功能相结合，有助于提高电镀车间的生产力，同时确保组件符合严苛标准。

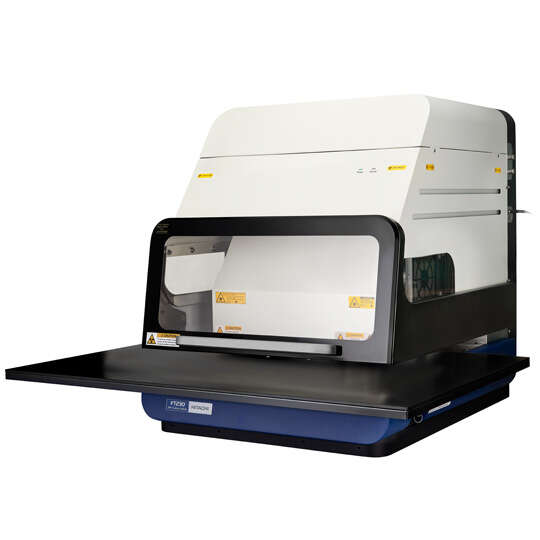

FT230 旨在简化和加速零件和组件的测试，从而更轻松地在更短的时间内测量更多零件。 FT230 具有 Find My Part™ （查找我的样品）智能识别、自动样品聚焦和广角摄像头等功能，可减少设置时间和用户失误操作，从而提高通量和生产力。 让您的 XRF 设备帮您做决定。
FT160 台式 XRF 镀层测厚仪，旨在测量当今 PCB、半导体和微连接器上的微小部件。 准确、快速地测量微小部件的能力有助于提高生产率并避免代价高昂的返工或元件报废。
正比计数器或高分辨率 SDD
元素范围：钛 - 铀，或铝 - 铀（SDD）
样品舱设计：开槽式
XY 轴样品台选择： 固定台、加深台、自动台
样品尺寸：270 x 500 x 150毫米
数量准直器：6
滤光片：1
可选最小准直器：0.01 x 0.25毫米(0.5 x10 mil)
SmartLink 软件
正比计数器系统
元素范围：钛 - 铀
样品舱设计：开闭式或开槽式
XY 轴样品台选择： 开闭式固定台、开闭式程控台、开槽式固定台、开槽式程控台
样品尺寸：500 x 400 x 150 毫米
数量准直器：4
滤光片：初级 1，二级（可选）1
可选最小准直器：0.05 毫米
X-ray Station 软件
高分辨率 SDD
元素范围： 铝 - 铀
样品舱设计：开闭式或开槽式
XY 轴样品台选择： 开闭式固定台、开闭式程控台、开槽式固定台、开槽式程控台
样品尺寸：500 x 400 x 150 毫米
数量准直器：4
滤光片：初级 5 (2x Al, Ti, Mo, Ni) ，以及1个空位
可选最小准直器：0.01 x 0.25 mm
FT Connect 软件
高分辨率 SDD
元素范围： 铝 - 铀
样品舱设计：开闭式
XY 轴样品台选择：自动台、晶片样品台
样品尺寸：600 x 600 x 20 毫米
滤光片：5
毛细管聚焦光斑尺寸< 30µm
XRF Controller 软件
